PV-Planung und Speicherauslegung

Anlass

Viele Eigenschaften einer PV-Anlage oder eines Batteriespeichers werden früh festgelegt: die Belegung der Fläche, die Lage von Stationen, Zaun und Wegen, die Größe des Speichers und der Netzanschluss. Diese Festlegungen bestimmen Ertrag und Erlöse, die Investitionshöhe und die Nachweise im Genehmigungsverfahren.

Beim Speicher etwa bestimmen Leistung und Speicherdauer die erzielbaren Erlöse, die Investitionshöhe und die Anforderungen an den Netzanschluss. Nach der Bestellung lässt sich daran nichts mehr ändern.

Wir unterstützen bei allen technischen Projektierungsschritten oder übernehmen die Planung vollständig. Als Sachverständige kennen wir die Anforderungen der Gutachten, die für die Genehmigung und Finanzierung gebraucht werden, und berücksichtigen sie schon in der Planung.

Fragen in der Planung
Planungsstand	Fragestellung
Flächensuche, Vorplanung	Welche Leistung lässt sich auf der Fläche unterbringen, und wie sieht das technische Anlagenlayout aus?
Bauleitplanung	Welche Flächen, Abstände und Zeichnungen braucht der vorhabenbezogene Bebauungsplan?
Auslegung	Welche Variante liefert den besten Ertrag, welche Speichergröße trägt sich?
Ausschreibung	Welche Komponenten passen, und was gehört in das Leistungsverzeichnis?
Bau	Wird nach Plan und nach den Vorgaben des Netzbetreibers gebaut?

Leistungen

Die Leistungen bauen aufeinander auf, können aber auch einzeln beauftragt werden.

Standorteinschätzung und Vorplanung

Technisches Anlagenlayout als Entwurfsplanung: Belegung mit Modultischen und Reihenabstand, Stationen, Zaun, Zufahrt und Wartungswege, Abstände zu Baugrenzen und Leitungen, Flächenangaben. Auf Wunsch Zeichnungen für den vorhabenbezogenen Bebauungsplan.

Ertragsanalyse und Variantenvergleich

Ertragsprognose mit PVsyst schon in einer frühen Planungsphase, um Varianten von Belegung, Neigung und Ausrichtung zu vergleichen und Ertrag oder Flächenausnutzung zu optimieren. Verschattung durch Gelände und Bewuchs aus Oberflächenmodell und Horizontlinie.

Auslegung von Batteriespeichern

Simulationsgestützte Auslegung: Kombinationen aus Leistung und Kapazität, mit und ohne Kopplung an eine Erzeugungsanlage, bei Bedarf mit unterschiedlichen Vermarktungswegen, mit Gegenüberstellung von Mehrerlös und Mehrkosten je Variante.

Eigenverbrauch in Industrie und Gewerbe

Dimensionierung einer eigenen PV-Anlage, gegebenenfalls mit Speicher, auf Basis des Lastprofils: Stromgestehungskosten, Eigenverbrauchsquote und Kostenersparnis.

Netzanschlussplanung

Planung des Netzanschlusses und Begleitung von Planung und Ausführung nach den Vorgaben des Netzbetreibers und des VDE; Unterstützung bei Anlagenzertifizierung und Konformitätserklärung.

Komponenten, Leistungsverzeichnis, Ausschreibung

Auswahl der Systemkomponenten, Leistungsverzeichnis oder Leistungsbeschreibung und Begleitung der Ausschreibung. Auch Prüfung und Optimierung vorliegender Planungen.

Auszüge aus eigenen Vorplanungen, ohne Planköpfe und Ortsbezug.

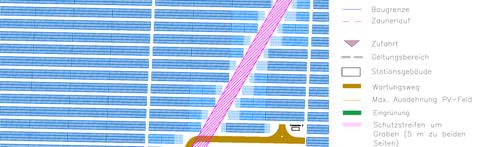

Ausschnitt eines Modulbelegungsplans: Reihen von Modultischen in Blau, ein Schutzstreifen an einem Graben, der Wartungsweg mit Zufahrt zu einer Trafostation; rechts die Legende mit Baugrenze, Zaunverlauf, Zufahrt, Stationsgebäude, Wartungsweg, Eingrünung und Schutzstreifen — Beispiel einer Modulbelegung aus einer Vorplanung, mit Legende

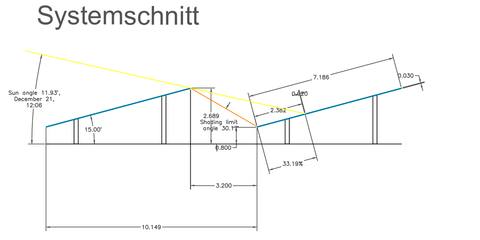

Systemschnitt zweier Modultischreihen mit Modulneigung 15 Grad, Reihenabstand, Sonnenstand am 21. Dezember mittags und dem daraus folgenden Verschattungsgrenzwinkel — Systemschnitt mit Reihenabstand und Verschattungsgrenzwinkel

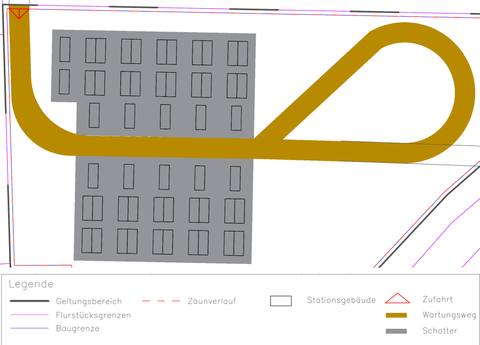

Lageplan eines Batteriespeichers: Speicher- und Wechselrichtercontainer auf Schotterflächen, Wartungsweg mit Wendeschleife, Zufahrt, Zaunverlauf und Baugrenze, darunter die Legende — Beispiel eines Lageplans für einen Batteriespeicher mit Stationen und Wartungsweg

Ansichten einer Trafostation im 20-Fuß-Container und einer Übergabestation, jeweils auf verdichtetem Schotterfundament, mit Maßen — Ansichten von Trafostation und Übergabestation aus einer Vorplanung

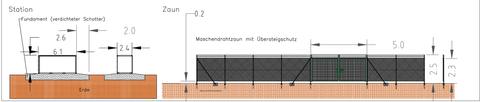

Ansicht einer Station auf Schotterfundament und eines Maschendrahtzauns mit Übersteigschutz und zweiflügeligem Tor, mit Maßen — Ansichten von Station und Anlagenzaun mit Tor

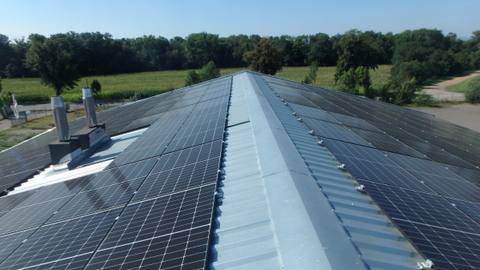

PV-Module auf einem Satteldach, Blick über den First — Dachanlage auf einem Satteldach

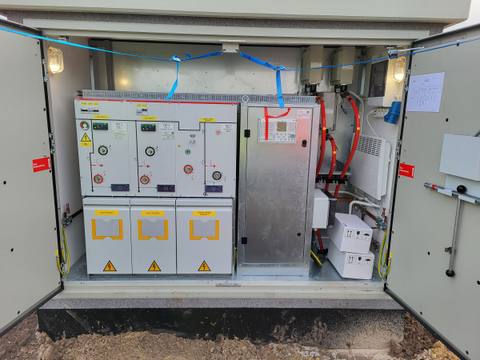

Geöffnete Mittelspannungsstation mit Schaltfeldern — Mittelspannungsstation am Netzanschluss

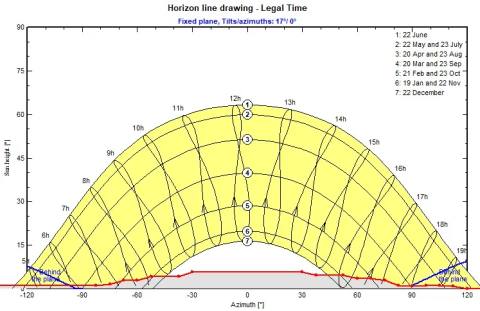

Sonnenstandsdiagramm mit Horizontlinie: Sonnenbahnen über dem Azimut, darunter die Horizontlinie des umgebenden Geländes — Horizontlinie zur Bestimmung der Geländeverschattung

Ablauf

Standorteinschätzung: Fläche, Restriktionen und Netzanschlussmöglichkeit klären.
Vorplanung: technisches Anlagenlayout mit Flächenangaben, Grundlage für Bauleitplanung und Gutachten.
Auslegung: Ertragsprognose für Varianten, bei Speichern Auslegung von Leistung und Kapazität.
Netzanschluss: Planung nach den Vorgaben des Netzbetreibers und des VDE.
Ausschreibung: Komponentenauswahl, Leistungsverzeichnis, Begleitung der Vergabe.
Bau und Abnahme: Baubegleitung und Qualitätssicherung, Baufortschrittskontrolle und Abnahmeprüfung.

Ergebnis je Leistung
Leistung	Sie erhalten
Vorplanung	Belegungsplan mit Legende, Systemschnitt, Ansichten von Stationen und Zaun, Anlagendaten und Flächenangaben
Ertragsanalyse	Kurzdarstellung oder Simulationsbericht je Variante
Speicherauslegung	Varianten von Leistung und Kapazität mit Mehrerlös und Mehrkosten
Eigenverbrauch	Dimensionierung, Stromgestehungskosten, Eigenverbrauchsquote, Kostenersparnis
Ausschreibung	Leistungsverzeichnis oder Leistungsbeschreibung

Zusammenspiel mit Gutachten

Die Planung liefert die Grundlage für die Gutachten im Genehmigungsverfahren und für die Finanzierung. Planung und Gutachten können für dasselbe Projekt beauftragt werden; ändert sich das Layout, werden die Gutachten auf derselben Grundlage nachgeführt.

Gutachten	Bezug zur Planung
Blendgutachten	Belegung, Neigung und Ausrichtung der Module bestimmen, wo Reflexionen auftreten.
Schallgutachten	Aufstellung und Ausrichtung von Speichercontainern, Wechselrichtern und Transformatoren bestimmen die Pegel an der Nachbarbebauung.
RPS-Analyse	Abstände von Modultischen, Stationen, Zaun und Toren zu Bundesfernstraßen.
Entwässerungsgutachten	Abflussverhalten der Fläche vor und nach dem Bau der Anlage.
Landschaftsbildanalyse	Sichtbarkeit der geplanten Anlage aus der Umgebung.
Ertragsgutachten	Ertrag der finalen Planung als Grundlage für Finanzierung und Kauf.
Erlösgutachten	Erlöse des ausgelegten Speichers über die Betriebsdauer.

Häufige Fragen

Was umfasst die Planung einer PV-Anlage?

Je nach Auftrag die Vorplanung mit dem technischen Anlagenlayout, die Ertragsprognose für Varianten, die Auslegung eines Batteriespeichers, die Netzanschlussplanung, die Auswahl der Komponenten mit Leistungsverzeichnis und Ausschreibung sowie die Begleitung von Bau und Abnahme.

Übernehmen Sie die gesamte Planung oder nur einzelne Schritte?

Beides. Wir unterstützen bei einzelnen technischen Projektierungsschritten oder übernehmen die Planung vollständig, insbesondere die Netzanschlussplanung nach den Vorgaben des Netzbetreibers und des VDE.

Wie wird die Größe eines Batteriespeichers festgelegt?

Mit einer simulationsgestützten Auslegung: Wir rechnen Kombinationen aus Leistung und Kapazität unter gleichen Annahmen, mit und ohne Kopplung an eine Erzeugungsanlage, und stellen Mehrerlös und Mehrkosten je Variante gegenüber. Das Ergebnis zeigt, ab welcher Größe der zusätzliche Erlös die zusätzlichen Kosten nicht mehr trägt.

Prüfen Sie auch Planungen anderer Büros?

Ja. Wir prüfen vorliegende Planungen und zeigen auf, wo sie sich optimieren lassen, etwa bei Belegung, Komponenten oder Leistungsverzeichnis.

Was kostet eine Planung?

Die Kosten richten sich nach Umfang und Fragestellung; Sie erhalten vorab ein Angebot.

Wie lange dauert eine Planung?

In der Regel zwei bis drei Wochen nach Vorlage vollständiger Unterlagen. Die Dauer hängt außerdem von der Zahl der Abstimmungsrunden ab. Ist es dringend, sprechen Sie uns an.
